Что такое шплинт и принцип его работы

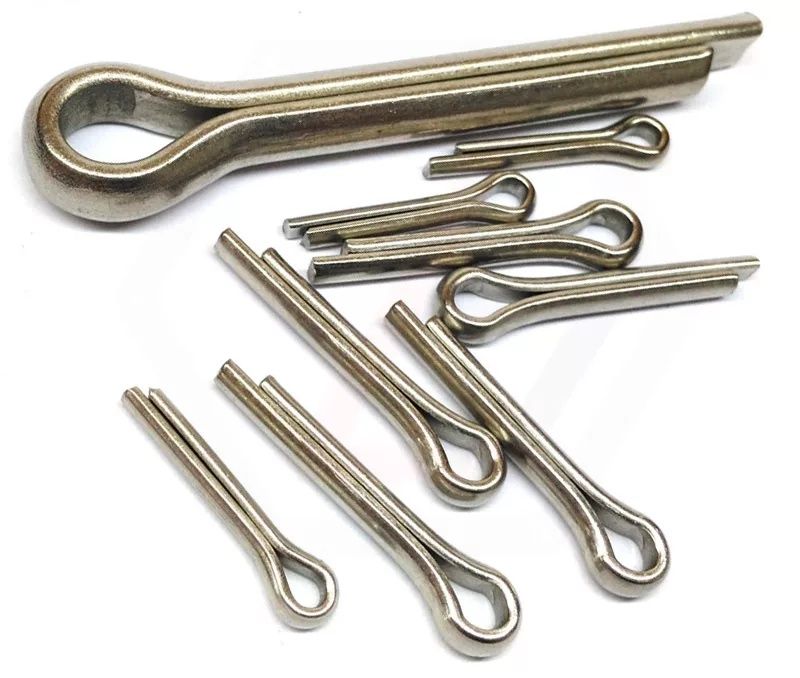

Шплинт — это проволочный крепёжный элемент, согнутый особым образом для фиксации деталей и предотвращения самопроизвольного раскручивания резьбовых соединений. Принцип его работы основан на создании механического препятствия, которое блокирует перемещение или вращение детали.
Конструкция шплинта представляет собой согнутую пополам металлическую проволоку с ушком в месте сгиба и двумя свободными концами ("усами"). После установки в отверстие эти концы разводятся в стороны, создавая надежную фиксацию.
Области применения шплинтов
Шплинты нашли применение в различных отраслях благодаря своей надежности и простоте использования:
- Транспорт — фиксация соединений в узлах и агрегатах автомобилей, самолетов, железнодорожного транспорта
- Промышленные станки — предотвращение самораскручивания резьбовых соединений в условиях вибрации
- Строительство — временное крепление арматуры, труб и других элементов
- Сельхозтехника — соединение деталей в условиях повышенной вибрации
- Механизмы с вращающимися элементами — фиксация осей, валов, шпилек, гаек
Основные виды шплинтов и их особенности
1. Прямой шплинт (DIN 94, ГОСТ 397-79, ISO 1234)
Простой цилиндрический стержень с отверстиями на концах. Самый распространенный тип, используемый для фиксации осей, валов, шпилек и гаек. Изготавливается из углеродистой стали.
2. Т-образный (усиленный) шплинт
Имеет проушину на одном конце и лапку на другом. Применяется в ответственных узлах транспорта и промышленных станков, где требуется повышенная надежность.
3. Кольцевой (проволочный) шплинт (DIN 11023)
Представляет собой кольцо с перекрученными концами из пружинной проволоки. Обеспечивает быструю фиксацию за счет упругого натяжения. Часто используется многократно.
4. Игольчатый пружинный шплинт (DIN 11024)
Спиральная пружина из стальной проволоки с ушками на концах. Подходит для быстросъемных узлов благодаря пружинящим свойствам.
Как правильно выбрать шплинт
При выборе шплинта для конкретного применения учитывают несколько важных параметров:
- Диаметр — должен точно соответствовать отверстиям в деталях. Слишком малый шплинт не обеспечит надежной фиксации, а большой затруднит установку.
- Длина — должна быть такой, чтобы концы выступали за пределы узла на 2-5 мм с каждой стороны для создания загибов.
- Материал — в большинстве случаев используется углеродистая сталь, для агрессивных сред применяются нержавеющие сплавы (AISI 304, AISI 316) или цветные металлы.
- Условия эксплуатации — учитывайте нагрузки, вибрации, частоту разборки соединения.
Правила установки шплинта
Правильный монтаж обеспечивает надежную фиксацию и безопасность:
- Подготовьте отверстия в деталях — они должны быть чистыми, без заусенцев
- Подберите шплинт нужного диаметра и длины — он должен свободно проходить, но не болтаться
- Предварительно сформируйте концы изделия — у прямого крепежа загните концы под прямым углом
- Совместите отверстия деталей, вставьте шплинт до упора без перекосов
- Разогните концы под углом 90-120 градусов специальными инструментами
- Оставьте зазор 1-3 мм между выступающими частями шплинта и вращающейся деталью
Инструменты для работы с шплинтами
Для правильной установки и извлечения шплинтов используют:
- Шплинтовёрт — специализированный инструмент с расточенным носиком для удобного закручивания усиков
- Круглогубцы — удобны для аккуратного закручивания усиков шплинта
- Плоскогубцы с тонкими носиками — подходят для большинства типов шплинтов
- Оправки — помогают избежать перекосов при установке
- Зубило и молоток — для демонтажа застрявших шплинтов
Демонтаж шплинтов
Большинство шплинтов (кроме кольцевых) рассчитаны на одноразовое использование. Для извлечения:
- Сожмите разведенные концы шплинта плоскогубцами
- Потяните за ушко для извлечения из отверстия
- Если шплинт не поддается, аккуратно выбейте его с обратной стороны молотком и зубилом
- В сложных случаях может потребоваться сверление
Вопросы и ответы о шплинтах
Какие инструменты нужны для установки шплинта?
Для установки шплинта могут понадобиться: шплинтовёрт (специализированный инструмент с расточенным носиком), круглогубцы, плоскогубцы с тонкими носиками, оправки для избежания перекосов. При монтаже важно соблюдать технику установки: отверстие должно быть чистым, без заусенцев, а шплинт должен свободно двигаться в нём, но без лишнего люфта.
Как выбрать подходящий диаметр шплинта?
Диаметр шплинта должен точно соответствовать диаметру отверстия, которое он будет фиксировать. Слишком малый диаметр не даст надёжной фиксации, а большой затруднит установку. Выбор можно осуществить с помощью таблиц ГОСТ 397-79, где указаны стандартные диаметры и допустимые отклонения. Для тяжелонагруженных узлов со значительными вибрациями рекомендуется подбирать усиленный крепёж.
Какие материалы используются для изготовления шплинтов?
Для изготовления шплинтов используют: низкоуглеродистые стали (Ст0, Ст3сп, Ст4пс), коррозионно-стойкую сталь (12Х18Н10Т, AISI 304, AISI 316), сплавы цветных металлов (латунь, бронзу, алюминий), а также аустенитную жаропрочную сталь для специальных применений.
Можно ли использовать шплинт повторно?
Большинство шплинтов (прямые, Т-образные) рассчитаны на одноразовое использование, так как при демонтаже происходит деформация и потеря прочности. Кольцевые шплинты часто можно использовать многократно, если они не получили повреждений при предыдущей эксплуатации.
Чем отличается шплинт от чеки?
Шплинт и чека — часто взаимозаменяемые понятия, но technically чека обычно относится к предохранительным элементам в системах безопасности, тогда как шплинт — более общее понятие для фиксации деталей. Конструктивно они могут быть очень похожи или идентичны.
Что делать, если шплинт застрял и не вытаскивается?
Если шплинт не поддаётся извлечению стандартным способом, можно попробовать выбить его с обратной стороны молотком и зубилом, предварительно сжав разведенные концы. В сложных случаях применяют сверлильный инструмент для аккуратного разрушения шплинта без повреждения детали.
