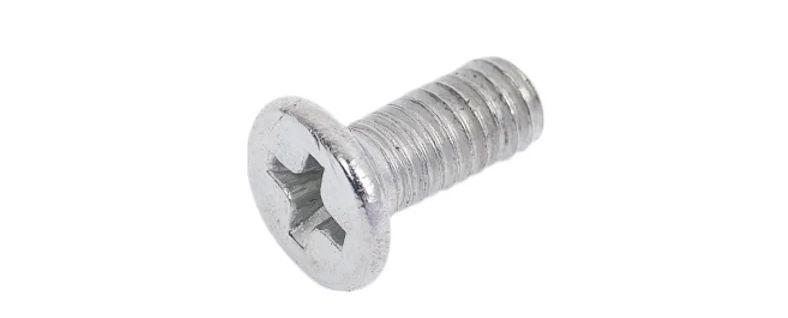

Фото: Винт с метрической резьбой DIN 7985 (ISO 7045), оцинкованный

В мире машиностроения, строительства и промышленного производства даже миллиметр может решить судьбу конструкции. Особенно это актуально для резьбовых соединений — тех самых «невидимых героев», которые скрепляют миллионы деталей в автомобилях, станках, мостах и даже космических аппаратах. Но чтобы соединение было не просто возможным, а надежным и долговечным, необходимо строго соблюдать систему допусков и классы точности метрической резьбы.

Почему допуски так важны?

Допуски и посадки метрической резьбы — это не просто абстрактные цифры в стандартах. Это строго регламентированные отклонения размеров, которые определяют, насколько точно детали могут соединяться друг с другом. От них зависит:

• возможность свободного свинчивания без повреждения резьбы;
• устойчивость соединения к вибрациям и динамическим нагрузкам;
• совместимость крепежа, произведенного на разных заводах и в разных странах;
• возможность нанесения защитных покрытий (например, цинкования) без нарушения функциональности.

Как обозначаются допуски?

В технической документации резьба указывается с точным обозначением полей допуска. Например:

М10-6g×30 ГОСТ…
Thread M10 × 1,5 – 6g7g

Здесь 6g — это поле допуска наружной резьбы (болта), а 7g — допуск по диаметру выступов. Система обозначений универсальна и используется в стандартах ISO, DIN, ГОСТ и других.

Структура обозначения:

• Число (например, 6) — степень точности;
• Буква — основное отклонение:
  • Строчные (e, f, g, h) — для наружной резьбы;
  • Прописные (E, F, G, H) — для внутренней (гаек, резьбовых отверстий).

Какие допуски используются чаще всего?

В массовом производстве применяются стандартные поля допусков:

• 6g — для болтов, винтов и шпилек;
• 6H — для гаек и внутренней резьбы.

Такая комбинация обеспечивает оптимальный баланс между плотностью соединения и возможностью свободного монтажа. При этом допуски среднего диаметра всегда отрицательны для наружной резьбы и положительны для внутренней — это компенсирует погрешности обработки и позволяет наносить антикоррозионные покрытия.

Классы точности: от грубого до сверхточного

Согласно СТ СЭВ 640-77, метрическая резьба делится на три основных класса точности:

1. Точный — для ответственных соединений (авиация, точное оборудование);
2. Средний — универсальный, применяется в большинстве промышленных изделий;
3. Грубый — для тяжелых условий, например, при нарезке резьбы в глубоких отверстиях или вручную.

Каждому классу соответствует своя степень точности (от 3 до 10), где 6 считается базовой. Чем выше степень, тем больше допустимое отклонение.

Длина свинчивания: чем больше — тем надежнее?

Длина свинчивания — это участок, на котором витки резьбы находятся в контакте. Она делится на три группы:

• S (короткая) — для минимальных соединений;
• N (нормальная) — стандарт для большинства случаев;
• L (длинная) — для высоконагруженных узлов.

Например, для винта М10 с крупным шагом (1,5 мм) максимальная длина свинчивания в группе N составляет 15 мм. При увеличении длины растет площадь контакта и, соответственно, прочность соединения.

Посадки: зазор, натяг или переход?

Резьбовые соединения могут выполняться с разными типами посадок:

• Свободная (с зазором) — легкое свинчивание, подходит для сборки/разборки;
• С натягом — максимальная жесткость, используется в ответственных узлах;
• Переходная — компромисс между зазором и натягом.

На чертежах посадка обозначается, например, как М14 А02/Т02, где:

• А02 — допуск внутренней резьбы (гайки);
• Т02 — допуск наружной резьбы (шпильки).

Такие обозначения особенно важны при работе с разнородными материалами — например, сталь + алюминий или титан + чугун.

Не только метрическая: трубная и трапециевидная резьба

Помимо метрической, в промышленности широко применяются:

• Цилиндрическая и коническая трубная резьба (ГОСТ 6357-73, ГОСТ 6111-52) — для герметичных соединений в гидравлике и газовых системах;
• Трапециевидная резьба (ГОСТ 9484-73) — в ходовых винтах, прессах и станках.

Для них также существуют собственные системы допусков и методы контроля.

Как измеряют резьбу?

Контроль резьбы — отдельная наука. Применяются два основных подхода:

1. Дифференцированный — измерение каждого параметра отдельно (высокая точность, но долго);
2. Комплексный — проверка с помощью калибров (быстро, но менее информативно).

Основные инструменты:

• Резьбовые микрометры и скобы — для наружного и среднего диаметров;
• Калибры-пробки — для внутренней резьбы;
• Резьбомеры — для определения шага;
• Оптические микроскопы и проекторы — для анализа профиля.

Особое место занимает метод трех проволочек — один из самых точных способов измерения среднего диаметра. Три калиброванные проволоки укладываются в впадины резьбы, и полученный размер измеряется микрометром.

Заключение: точность — залог надежности

Система допусков и классов точности метрической резьбы — это не просто инженерная формальность. Это гарантия того, что болт, произведенный в Германии, без проблем завернется в гайку, сделанную в Китае, а самолет не развалится в воздухе из-за ослабшего крепления. В эпоху глобализации и автоматизированного производства понимание этих стандартов становится обязательным для каждого инженера, технолога и даже закупщика крепежа.

Иногда именно соблюдение микронных допусков определяет разницу между безотказной работой и катастрофой.
