В современном строительстве и промышленности надежность крепежных элементов напрямую влияет на безопасность и долговечность возводимых объектов. Среди множества решений для фиксации тяжелых конструкций особое место занимает клиновой анкер BZ plus от немецкого производителя MKT. Этот высокопрочный крепеж зарекомендовал себя как один из самых надежных и универсальных вариантов для работы с бетоном и природным камнем, особенно в условиях высоких нагрузок и повышенных требований к безопасности. В данной статье мы подробно разберем его конструкцию, маркировку, правила монтажа и рекомендации по применению, чтобы вы могли использовать его с максимальной эффективностью.

1. Описание и конструктивные особенности

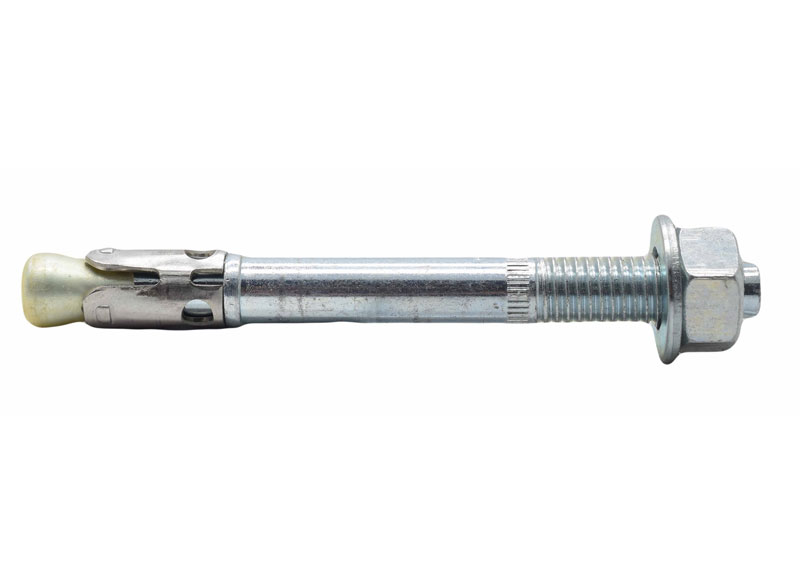

Клиновой анкер BZ plus — это металлический крепежный элемент, принцип работы которого основан на механическом расклинивании. Его конструкция включает в себя стальную шпильку с наружной резьбой, подвижный распорный сегмент (клин) на конце и гайку с шайбой. При затягивании гайки шпилька втягивается внутрь корпуса анкера, что приводит к перемещению клина и его плотному прижатию к внутренним стенкам просверленного отверстия. Этот процесс создает мощное распорное усилие, обеспечивающее исключительную удерживающую способность.

Ключевой особенностью анкера BZ plus является его сертификация. Он обладает европейским техническим одобрением (ETA) с наивысшим допуском 1. Этот допуск подтверждает, что анкер безопасен для использования даже в растянутой зоне бетона, то есть в тех участках конструкции, где бетон подвержен растягивающим напряжениям и может иметь микротрещины. Это делает BZ plus одним из немногих анкеров, допущенных для монтажа в наиболее ответственных и нагруженных узлах.

Производитель предлагает анкер в нескольких вариантах исполнения по материалу:

• Оцинкованная сталь: стандартный вариант для внутренних работ и условий с низкой агрессивностью среды.
• Нержавеющая сталь A4: для наружных работ, помещений с высокой влажностью, химических производств и других агрессивных сред.
• Сталь HCR (High Corrosion Resistance): специальный сплав с повышенной коррозионной стойкостью для экстремальных условий эксплуатации.

2. Расшифровка маркировки

Правильное понимание маркировки клинового анкера BZ plus — залог выбора правильного изделия для вашей задачи. Существует два основных формата обозначений, которые могут встречаться на упаковке или в каталогах.

Формат 1: M12x115/30

• M12 — номинальный диаметр резьбы в миллиметрах. Этот же диаметр должен быть у сверла для подготовки отверстия.
• 115 — общая длина анкера в миллиметрах.
• 30 — максимальная толщина прикрепляемой детали (например, фланца или кронштейна).

Формат 2: 12-15-35/110

• 12 — номинальный диаметр анкера (и сверла).
• 15 — толщина гайки и шайбы в сборке.
• 35 — максимальная толщина прикрепляемой детали.
• 110 — общая длина анкера.

Дополнительно в маркировке могут указываться буквы, обозначающие материал:

• A4 — нержавеющая сталь.
• HCR — сталь с высокой коррозионной стойкостью.

Например, маркировка MKT BZ plus 12-15-35/110 означает, что это клиновой анкер диаметром 12 мм, длиной 110 мм, предназначенный для крепления деталей толщиной до 35 мм.

3. Область применения и методы использования

Благодаря своему техническому допуску ETA 1, область применения анкера BZ plus чрезвычайно широка. Он предназначен для установки в следующие основания:

• Растянутая зона бетона (бетон с трещинами).
• Сжатая зона бетона (цельный, неповрежденный бетон).
• Природный камень.

Анкер можно использовать двумя основными способами:

1. Сквозной монтаж: самый распространенный метод. Сначала устанавливается прикрепляемая деталь, через ее отверстия сверлятся отверстия в бетоне, затем вставляется анкер и затягивается гайка.
2. Предварительная установка: анкер монтируется в бетон заранее, а уже потом на выступающую резьбу навешивается и фиксируется конструкция.

Конкретные примеры использования BZ plus включают:

• Крепление несущих колонн, балок и ферм.
• Монтаж направляющих рельсов в лифтовых шахтах.
• Фиксация тяжелого промышленного оборудования и станков.
• Установка подвесных систем для инженерных коммуникаций (трубопроводов, воздуховодов).
• Монтаж ограждений, лестниц и других металлоконструкций.

4. Правила и инструкция по монтажу

Качество монтажа напрямую влияет на несущую способность анкера. Нарушение технологии может привести к катастрофическим последствиям. Вот пошаговая инструкция по правильной установке:

1. Подготовка отверстия.

• Диаметр: Используйте сверло строго соответствующего диаметра. Он должен быть равен номинальному диаметру анкера (например, для анкера М12 — сверло Ø12 мм).
• Глубина: Глубина отверстия должна быть не менее указанной в технической документации. Например, для анкера 12-15-35/110 минимальная глубина отверстия составляет 90 мм.
• Чистота: Это критически важный этап. После сверления отверстие необходимо тщательно очистить от бетонной пыли и мусора. Используйте специальную резиновую грушу для выдувания или промышленный пылесос. Наличие пыли в отверстии снижает силу сцепления и может привести к вырыву анкера.

2. Установка анкера.

• Вставьте анкер в подготовленное отверстие.
• Легкими ударами молотка забейте его до тех пор, пока гайка и шайба не окажутся вровень с поверхностью прикрепляемой детали.

3. Затяжка.

• Затяните гайку с помощью гаечного ключа или динамометрического ключа до требуемого момента затяжки, указанного в технических таблицах производителя. Именно в этот момент происходит расклинивание и окончательная фиксация анкера в основании.

Также важно соблюдать минимальные расстояния между анкерами и от края бетонного элемента, чтобы избежать его скалывания.

5. Рекомендации и заключение

Для обеспечения максимальной надежности и долговечности конструкции при работе с анкером BZ plus следует придерживаться нескольких ключевых рекомендаций:

• Проводите расчеты: Несущая способность анкера зависит от множества факторов: диаметра, длины, типа бетона, расстояния до края и других анкеров, а также характера нагрузки (растяжение, сдвиг). Всегда выполняйте инженерные расчеты на основе методик ETAG и технических данных производителя.
• Выбирайте правильный материал: Для наружных работ или агрессивных сред обязательно используйте анкеры из нержавеющей стали A4 или HCR, чтобы избежать коррозии и преждевременного разрушения крепежа.
• Не экономьте на качестве: Используйте только сертифицированную продукцию от проверенного производителя. Подделки не обладают заявленными характеристиками и могут быть крайне опасны.
• Соблюдайте технологию монтажа: Как уже упоминалось, чистота отверстия и правильный момент затяжки — залог успеха.

В заключение, клиновой анкер BZ plus от MKT — это не просто крепеж, а инженерное решение для самых ответственных задач. Его высочайший уровень сертификации, надежная конструкция и универсальность делают его выбором профессионалов по всему миру. Используя его в соответствии с рекомендациями, вы получаете гарантию прочности и безопасности вашей конструкции на долгие годы.
