Анкерные крепления — это не просто «болтики для стен». Это высокотехнологичные инженерные решения, от правильного выбора и монтажа которых напрямую зависит безопасность зданий, мостов, промышленного оборудования и даже бытовых конструкций. Ошибка в установке может привести к катастрофическим последствиям. В этой статье мы подробно разберём всё, что нужно знать профессионалу: от расшифровки маркировки до тонкостей монтажа в бетон, кирпич и газобетон.

1. Почему правила монтажа — это не формальность

Анкер (от нем. anker — «якорь») — это крепёжное изделие, предназначенное для надёжного соединения конструкций с основанием. В отличие от обычных дюбелей, анкеры рассчитаны на высокие нагрузки и работают за счёт сил трения и механического распора (или химического сцепления). Однако их эффективность полностью зависит от соблюдения технологического процесса. Монтаж в неподходящий материал, неточное сверление или игнорирование минимальных расстояний до края — всё это снижает несущую способность в разы и делает конструкцию ненадёжной.

2. Маркировка анкеров: как читать «паспорт» крепежа

Понимание маркировки — первый шаг к правильному выбору. Стандартная маркировка распорных анкеров имеет вид «A x B x C», где:
• A — наружный диаметр крепёжного изделия (гильзы или бура);
• B — диаметр резьбы (например, M8, M10);
• C — общая длина анкера в миллиметрах.

Например, обозначение 10x8x80 означает: диаметр бура 10 мм, резьба M8, длина 80 мм.

Особое внимание следует уделить знаку CE. Это не просто логотип, а обязательная маркировка, подтверждающая, что изделие соответствует европейским стандартам (EN) в области безопасности, здоровья и охраны окружающей среды. Наличие CE означает, что анкер прошёл строгую оценку соответствия и его характеристики (нагрузка, устойчивость к огню и т.д.) подтверждены испытаниями. Использование несертифицированного крепежа в ответственных конструкциях — прямое нарушение строительных норм.

3. Основные виды анкеров и их применение

Все анкеры делятся на две большие группы: механические и химические.

Механические анкеры создают фиксацию за счёт распора внутри отверстия.

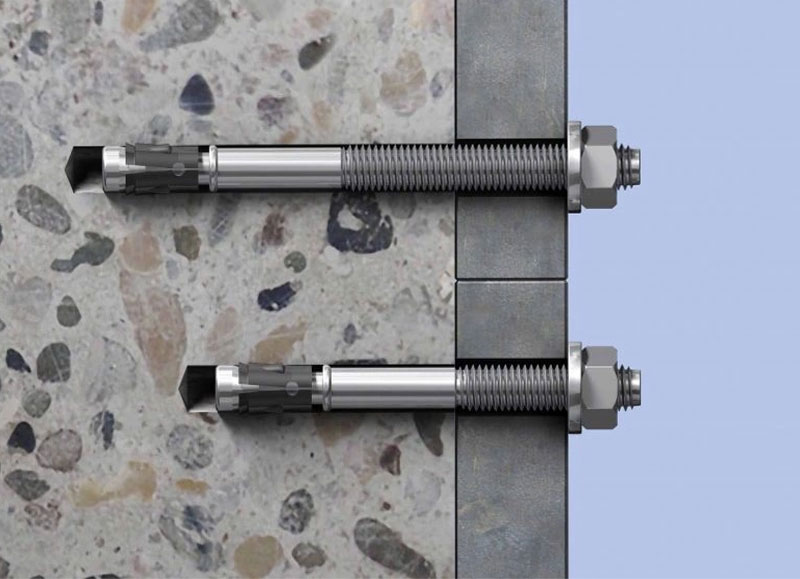

• Клиновые анкеры: самый распространённый тип для бетона и камня. При затягивании гайки конусообразный штырь втягивается внутрь гильзы, распирая её. Идеальны для тяжёлых конструкций (балконные ограждения, фасадные системы).
• Забивные анкеры: имеют внутреннюю резьбу и активируются ударом молотка по специальному штырю или винту, который распирает гильзу изнутри. Применяются в бетоне, кирпиче и камне.
• Двухраспорные анкеры: оснащены двумя зонами распора, что обеспечивает более равномерное распределение нагрузки и повышенную несущую способность в пустотелых и хрупких материалах.

Химические (клеевые) анкеры представляют собой систему из химического состава (эпоксидной или полиэфирной смолы) и металлической шпильки или арматуры. Смола заполняет всё пространство между шпилькой и стенками отверстия, создавая монолитное соединение. Они незаменимы в сложных основаниях (ракушечник, газобетон) и при работе с динамическими нагрузками.

4. Материалы основания и особенности монтажа

Правила монтажа кардинально различаются в зависимости от материала.

Бетон (полнотелый, прочностью от C20/25) — идеальное основание для большинства механических анкеров.
• Сверление: используйте перфоратор в режиме «сверление с ударом» и твердосплавные буры.
• Глубина и диаметр: должны точно соответствовать рекомендациям производителя. Эффективная глубина анкеровки (hef) обычно составляет 8–10 диаметров анкера.
• Расстояния: минимальное расстояние между анкерами — 10 диаметров (smin ≥ 10d), а до края основания — 5 диаметров (cmin ≥ 5d). Например, для анкера М10 (d=10 мм) расстояние до края должно быть не менее 50 мм.

Кирпич (полнотелый и пустотелый) — более сложный материал.
• Полнотелый кирпич: допускается использование анкеров, но диаметр не должен превышать 8 мм, чтобы избежать растрескивания.
• Пустотелый кирпич: механические анкеры здесь практически бесполезны, так как гильза просто проваливается в пустоту. Лучшее решение — химические анкеры или специальные дюбели для пустотелых материалов.
• Общее правило: отверстия сверлятся строго в теле кирпича, ни в коем случае не в растворном шве, который не обладает достаточной прочностью.

Газобетон и другие ячеистые бетоны — хрупкий и пористый материал.
• Механические анкеры: можно использовать, но только специальные модели для газобетона. Анкеры для обычного бетона могут раздавить блок при затяжке.
• Химические анкеры: лучший выбор. Смола проникает в поры материала, создавая мощное сцепление. Для монтажа в газобетоне часто используется специальная пластиковая сетчатая гильза, предотвращающая вытекание состава.
• Сверление: выполняется без удара, чтобы не разрушить структуру блока.

5. Пошаговые методы монтажа

Для механических анкеров:
1. Сверление: используйте бур строго рекомендованного диаметра. Глубина отверстия должна быть на 5–10 мм больше глубины анкеровки.
2. Очистка: это критически важный шаг! Удалите всю пыль из отверстия с помощью ёршика и продувки воздухом. Пыль снижает силу трения и может привести к вырыву анкера.
3. Установка: вставьте анкер в отверстие. Для клиновых анкеров слегка постучите молотком, чтобы он сел до упора.
4. Затяжка: затяните гайку с рекомендованным крутящим моментом (указан в каталоге производителя). Не перетягивайте!

Для химических анкеров:
1. Сверление: диаметр отверстия обычно на 2–4 мм больше диаметра шпильки.
2. Очистка: отверстие должно быть абсолютно чистым и сухим. Используйте специальный насос для продувки и ёршик.
3. Инъекция: вставьте картридж со смолой в монтажный пистолет и заполните отверстие с глубины на 2/3 или по спирали от дна к устью.
4. Установка шпильки: вкрутите шпильку или арматуру в отверстие, сделав 2–3 оборота для равномерного распределения смолы.
5. Полимеризация: дайте составу затвердеть в течение времени, указанного производителем (от 5 минут до нескольких часов в зависимости от температуры). Только после этого можно нагружать соединение.

6. Где использовать: типичные сценарии

• Фасадные работы: крепление подсистем для навесных фасадов, сайдинга, теплоизоляции (требуются анкеры с высокой несущей способностью и коррозионной стойкостью).
• Инженерные системы: монтаж трубопроводов, кондиционеров, вентиляционных коробов.
• Строительные конструкции: установка балконных плит, лестничных маршей, перил, ограждений.
• Внутренняя отделка: крепление тяжёлых полок, кронштейнов для телевизоров, дверных коробок.

7. Общие правила и рекомендации

• Никогда не экономьте на качестве. Используйте только сертифицированные анкеры от проверенных производителей.
• Всегда сверяйтесь с каталогом. Таблицы нагрузок и параметров монтажа — ваш главный источник информации.
• Учитывайте условия эксплуатации. Для влажных сред нужны анкеры из нержавеющей стали (A2, A4). При вибрационных нагрузках предпочтительны химические анкеры.
• Проверяйте основание. Наличие трещин, арматуры или пустот может сделать монтаж невозможным или потребовать специальных решений.

---

Монтаж анкеров — это не «дело пяти минут», а ответственный технологический процесс, требующий знаний, внимания к деталям и строгого соблюдения инструкций. Понимание различий между материалами основания, умение читать маркировку и следование пошаговым методикам установки — залог того, что ваша конструкция будет служить надёжно и безопасно десятилетиями. Помните: в строительстве нет мелочей, особенно когда речь идёт о крепеже.
